在垂直定向的軸對齊中，目的是確保在操作條件下，兩個軸的旋轉軸在聯軸器處對齊。有時需要考慮額外的約束條件，如鉛垂線。在這個應用中，我們有一個典型的立式冷凝水泵，其中泵殼已經灌漿到位。

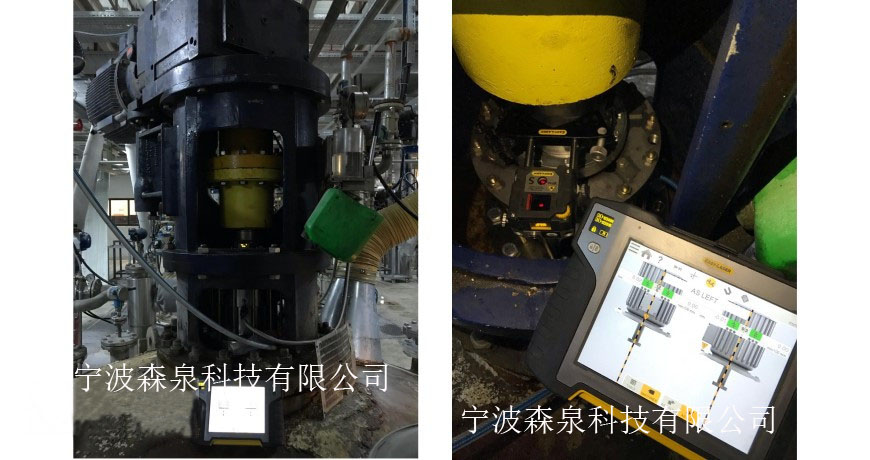

   需要檢查電機軸與泵殼軸的對齊情況，必要時進行校正。Easy laser XT激光對準系統被選擇用于此任務。緊湊型無線傳感器單元安裝在兩個軸上。在這種應用中，無線是一個優勢，因為在軸旋轉時沒有電纜纏繞。讀取這些讀數后，通過平移電機來校正聯軸器偏移，并在電機法蘭上加墊片來調整軸角度，從而進行校正。這些校正是通過XT激光對準系統的內置垂直對準程序計算的。通過該系統實時監測校正情況。

 結果被記錄下來，并通過電子郵件無線發送給客戶。結果是在短時間內識別、消除并記錄了資產的對準缺陷。
